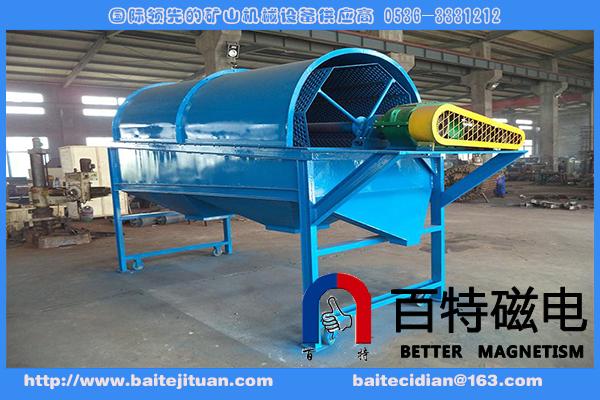

SH型回转筛/滚筒筛

产品概述

 回转筛透筛率高，特别适应粘湿物料的筛分，筛孔不易堵塞。因此它广泛应用于电力、矿山、冶金、建材、化工等行业的原煤、沙子、碎石等物料的筛分和分级。 SH型回转筛为复混肥专用筛，可四级筛分，其中成品区有两个区段。SH型回转筛自带料仓，料仓下部有扇形闸门，粗料段有溜槽可以将粗料直接送到运输机械，便于工艺布置，用户如要求成品区只设一个区段，即三级回转筛，应在订货时说明。

技术特点

    ■物料适应性广：回转筛广泛应用于各类物料筛分，无论是劣质煤、煤泥，还是煤烟以及其它类物料，都能够顺利进行筛分；

    ■进料方式简单多样：回转筛进料口可根据现场实际设计，无论是皮带、漏斗或其它进料方式，不用采取特殊措施，都可以顺畅进料；

    ■筛分效率高：设备可设有梳型清筛机构，在筛分过程中，不管进入筛分筒的物料多脏、多杂都可以筛分，从而提高了设备的筛分效率；

    ■筛分量大、易于大型化：在相同尺寸下，圆面积比其它型状的面积都大，因此其筛分有效面积就大，使物料能充分接触筛网，因而单位时间内筛分量就大。又因其结构简单，布置方便，技术新颖而成熟等特点，极易大型化；

    ■自身能耗小： 回转筛电机功率小，是其它筛型的二分之一到三分之一，处理相同量物料而运行时间仅为其它筛型的二分之一，因此能耗低；

    ■工作环境好：整个筛分筒可以用密封隔离罩所密封，彻底清除了筛分循环过程中的粉尘飞扬，块状分溅等现象，避免了对工作环境的污染；

    ■设备噪音低：回转筛在运行中，由于回转速度小，并且有密封隔离罩与外界隔离，使噪声无法传递到外部，从而降低了设备噪音；

    ■使用寿命长，维修量小：回转筛是由若干个圆环状网组成，其总筛分面积远远大于其它筛型的筛分面积，再加上筛分效率高，设备运行时间短，故而使用寿命较长 ，易损件少、维护量小；

    ■检修方便：设备密封隔离上罩可以拆开，拆开后不影响机器正常运行，并且使得检修非常方便。

工作原理

     SH系列回转筛主要有电机、减速机、滚筒装置、机架等机构组成。滚筒装置倾斜布置。电动机经减速机,与滚筒机构连接在一起，驱动滚筒机构绕其轴线转动。当物料进入滚筒装置后，由于滚筒装置的倾角与转动，使合格物料（筛下产品）经滚筒外圆的筛网排出，不合格物料（筛上产品）经滚筒末端排出。SH型系列回转筛滚筒装置通过机体密封盖密封，从而保证设备在工作过程中，有效防止粉尘外逸，杜绝粉尘污染。更换筛网时，只需将机体密封盖打开即可更换，操作方便。

外观尺寸图

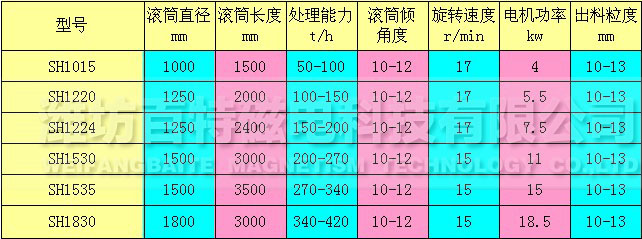

主要技术参数

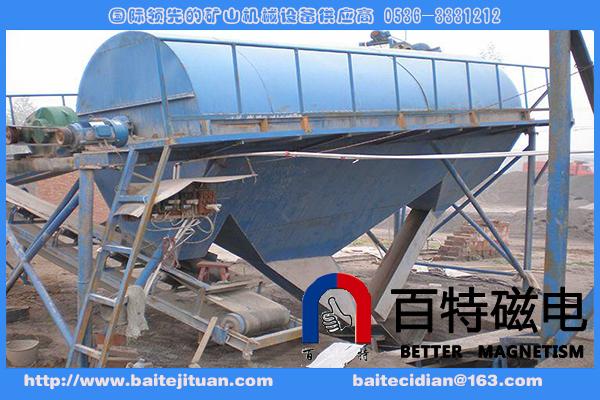

使用现场
